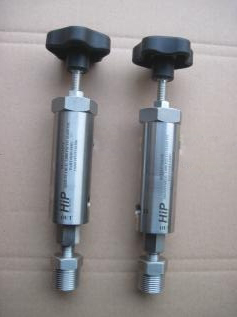

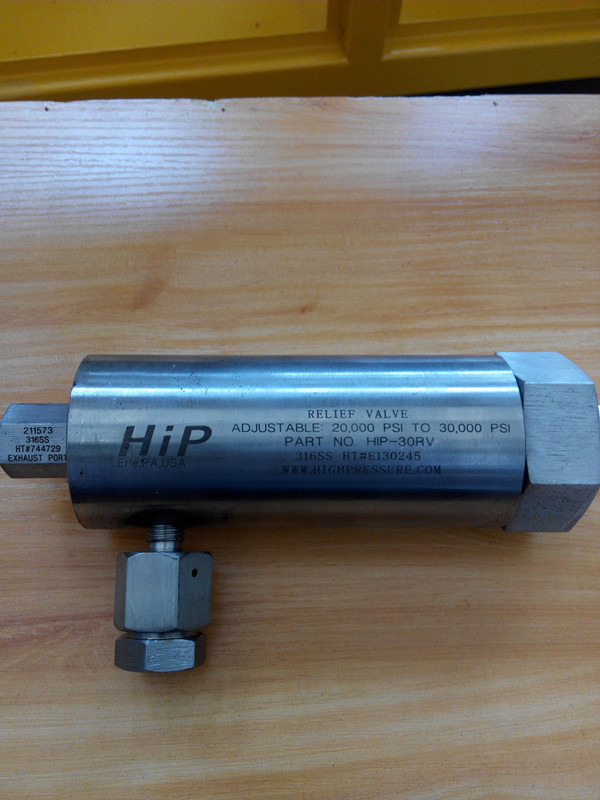

超高壓安全閥
- 產品品牌HIP
- 產品型號
產品簡介：
RVP 和RVS 系列超高壓安全閥在1500PSI(103bar)到60000psi(4140bar)壓力范圍內提供了可靠的氣體排氣孔或液體排泄孔。RVP 型號的標準溫度范圍：-423°F~400°F（-253℃~204℃）。最高溫度可達到750°F（400℃）。
這些精密閥應用于氣壓系統、低溫系統、石油化工和其他一些特殊系統。此系列安全閥能處理空氣、其他氣體、水蒸氣、蒸汽和液體等。我們建議不要用于鍋爐蒸汽和不滿足ASME（美國機械工程師協會）準則設備上使用。
此系列安全閥設計在開啟時需適當?shù)谋硥海虼瞬煌扑]用于設定壓力是需要滿流量工作的場合（列如:分解、聚合反應）。安全閥的滿量程是指大于設定壓力的10%時的壓力。
|
型號 |
連接尺寸和類型
|
壓力等級PSIG@100F （bar@38℃） |
||||
|
|
入口 |
出口 |
通徑 |
最小設置壓力 |
最大設置壓力 |
最大背壓 |
|
5RVP9072 |
SF562CX |
3/4(19.1) |
.312(7.92) |
1,500(103) |
5,000(345) |
500(34.5) |
|
10RVP9072 |
SF562CX |
3/4(19.1) |
.250(6.35) |
5,000(345) |
10,000(690) |
500(34.5) |
|
20RVP9072 |
SF562CX |
3/4(19.1) |
.156(4.02) |
15,000(689) |
20,000(1379) |
500(34.5) |
|
30RVP6072 |
F375C |
3/4(19.1) |
.125(3.18) |
20,000(1379) |
30,000(2068) |
500(34.5) |
|
45RVP9072 |
F562C |
3/4(19.1) |
.093(2.36) |
25,000(1724) |
45,000(3130) |
500(34.5) |
|
60RVP6072 |
F375C |
3/4(19.1) |
.078(1.98) |
30,000(2060) |
60,000(4137) |
500(34.5) |
|
軟密封閥座 |
||||||
|
10RVS9072 |
SF562CX |
3/4(19.1) |
.250(6.35) |
5,000(345) |
10,000(690) |
500(34.5) |
|
20RVS9072 |
SF562CX |
3/4(19.1) |
.156(4.02) |
10,000(690) |
20,000(1379) |
500(34.5) |
